杭州汉安半导体有限公司

特点	典型应用	说明
1、非绝缘，底板为公共电极 2、国际标准封装 3、全压接结构，优良的温度特性和功率循环能力 4、最高工作结温达140℃ 5、高浪涌电流 6、低正向压降	1、电焊机电源 2、各种DC电源 3、变频器 4、劢磁电源

MDG(AA) MDY(AA)

型号	I_F（Av）@T_C		V_RRM	V_FM@I_FM		I_RRM	I_F(RNS)	I_TSM	I²t	V_TO	R_T	R_jc	T_JM	外形
型号	A	℃	V	V	A	mA	mA	A×10³	A²S×10⁴	v	mΩ	℃/w	℃
MDX60	60	115	200-600	1.30	180	6	94	2.50	3.18	0.80	2.39	0.500	150	图15
MDX80	80	115	200-600	1.33	240	8	126	3.40	5.89	0.80	1.51	0.400	150	图15
MDX100	100	115	200-600	1.35	300	8	157	4.20	8.89	0.80	1.59	0.290	150	图16
MDX130	130	115	200-600	1.39	390	12	204	5.50	15.42	0.80	1.08	0.230	150	图16
MDX160	160	115	200-600	1.35	480	12	251	6.60	22.20	0.80	1.00	0.190	150	图17
MDX200	200	115	200-600	1.39	600	15	314	8.20	34.30	0.80	0.70	0.150	150	图17

MDG MDY

型号	I_F（Av）@T_C		V_RRM	V_FM@I_FM		I_RRM	I_F(RNS)	I_TSM	I²t	V_TO	R_T	R_jc	T_JM	外形
型号	A	℃	V	V	A	mA	mA	A×10³	A²S×10⁴	v	mΩ	℃/w	℃
MDX50	50	100	800-1800	1.60	150	8	79	1.90	1.84	0.80	4.78	0.700	150	图15
MDX100	100	100	800-1800	1.57	300	12	157	3.90	7.75	0.80	2.13	0.380	150	图15
MDX150	150	100	800-1800	1.57	450	12	236	5.80	17.15	0.80	1.53	0.240	150	图16
MDX200	200	100	800-1800	1.50	600	20	314	8.00	32.64	0.80	0.96	0.200	150	图16
MDX250	250	100	800-1800	1.53	750	20	393	9.80	49.00	0.80	0.87	0.150	150	图17
MDX300	300	100	800-1800	1.50	900	25	471	11.50	67.40	0.80	0.64	0.130	150	图17

注：	型号栏中MDx表示MDG(AA)、MDY(AA)、 MDG、MDY中的任一种

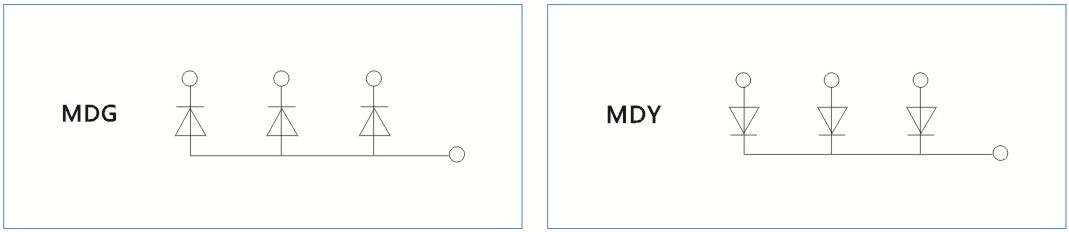

电路图：
