特点	典型应用	说明
1、芯片与底板电气绝缘 2、国际标准封装 3、全压接结构，优良的温度特性和功率循环能力 4、400A以下模块皆为强迫风冷，500A以上模块既可选用风冷，也可选用水冷 5、安装简单，使用维修方便 6、体积小，重量轻	1、仪器设备的直流电源 2、交直流电机控制 3、各种整流电源 4、电机软起动 5、电焊机 6、变频器 7、电池充放电

型号	I_F（Av）@T_C		V_DRM/V_RRM	V_TM@I_T		I_DRM / I_RRM	I_{F(RMS0 ）}	I²T	I_TSM	V_FO	R_F	R_jc	T_JM	V_ISO	外形
型号	A	℃	V	V	A	mA	A	A²S×10⁴	A×10³	v	mΩ	℃/w	℃	V(a.c)
MDX26	26	100	600-1800	1.69	80	8	41	0.21	0.65	0.80	9.80	1.300	150	2500	图01
MDX40	40	100	600-1800	1.55	120	8	63	0.51	1.00	0.80	5.57	0.900	150	2500	图01
MDX55	55	100	600-1800	1.45	170	8	86	0.86	1.30	0.80	3.47	0.700	150	2500	图01
MDX55	55	100	1900-3000	1.55	120	10	86	0.86	1.30	0.85	3.76	0.680	150	3600	图01
MDX70	70	100	600-1800	1.40	210	8	110	1.65	1.80	0.80	2.50	0.570	150	2500	图01
MDX70	70	100	1900-3000	1.50	210	10	110	1.65	1.80	0.85	2.73	0.550	150	3600	图01
MDX90	90	100	600-1800	1.33	270	8	141	2.69	2.30	0.80	1.70	0.470	150	2500	图01
MDX90	90	100	1900-3000	1.43	270	10	141	2.69	2.30	0.85	1.88	0.450	150	3600	图01
MDX110	110	100	600-1800	1.45	330	8	173	3.44	2.60	0.80	1.74	0.350	150	2500	图02/34
MDX110	110	100	1900-3000	1.55	330	12	173	3.44	2.60	0.85	1.88	0.330	150	3600	图02/34
MDX135	135	100	600-1800	1.38	410	12	212	7.75	3.90	0.80	1.18	0.310	150	2500	图03/04
MDX135	135	100	1900-3000	1.48	410	14	212	7.75	3.90	0.85	1.30	0.300	150	3600	图03/04
MDX160	160	100	600-1800	1.56	480	12	251	18.4	6.00	0.80	1.35	0.230	150	2500	图03/04
MDX160	160	100	1900-3000	1.66	480	14	251	18.4	6.00	0.85	1.45	0.230	150	3600	图03/04
MDX182	182	100	600-1800	1.43	550	12	286	20.9	6.40	0.80	0.96	0.220	150	2500	图03/04
MDX182	182	100	1900-3000	1.53	550	14	286	20.9	6.40	0.85	1.05	0.210	150	3600	图03/04
MDX200	200	100	600-1800	1.38	600	12	314	32.6	8.00	0.75	0.88	0.210	150	2500	图03/04
MDX200	200	100	1900-3000	1.48	600	16	314	32.6	8.00	0.80	0.96	0.220	150	3600	图03/04
MDX250	250	100	600-1800	1.43	750	20	393	61.7	11.00	0.75	0.76	0.140	150	2500	图05
MDX250	250	100	1900-3000	1.53	750	25	393	61.7	11.00	0.80	0.83	0.130	150	3600	图05
MDX300	300	100	600-1800	1.35	900	20	471	79.7	12.50	0.75	0.55	0.130	150	2500	图05
MDX300	300	100	1900-3000	1.45	900	25	471	79.7	12.50	0.80	0.50	0.120	150	3600	图05
MDX350	350	100	600-1800	1.50	1050	30	550	115	15.00	0.75	0.61	0.110	150	2500	图30
MDX350	350	100	1900-3000	1.60	1050	35	550	115	15.00	0.80	0.56	0.110	150	3600	图30
MDX400	400	100	600-1800	1.48	1200	30	628	147	17.00	0.75	0.50	0.110	150	2500	图30
MDX500	500	100	600-1800	1.35	1500	40	785	225	21.00	0.75	0.32	0.090	150	2500	图08/31/32
MDX400	400	100	600-1800	1.65	1200	30	628	51.0	10.00	0.75	0.64	0.160	150	2500	图06
MDX500	500	100	600-1800	1.68	1500	40	785	73.4	12.00	0.75	0.51	0.130	150	2500	图07
MDX600	600	100	600-1800	1.70	1800	40	942	115	15.00	0.75	0.42	0.110	150	2500	图07
MDX800	800	100	600-1800	1.72	2400	40	1256	165	18.00	0.75	0.34	0.080	150	2500	图09
MDX800	800	100	600-1800	1.80	2400	45	1256	165	18.00	0.75	0.33	0.080	150	2500	图10
MDX1000	1000	100	600-1800	1.82	3000	40	1570	165	18.00	0.75	0.31	0.080	150	2500	图11
MDX1000	1000	100	600-1800	1.82	3000	50	1570	204	20.00	0.75	0.31	0.080	150	2500	图12
MDX1200	1200	100	600-1800	1.86	3000	50	1884	204	20.00	0.75	0.26	0.080	150	2500	图12

注：	1、型号栏中MTx表示MTC、MTX、MTA、MT中的任一种，MTX由MTC外加连接片构成。 2、"*"为水冷模块。

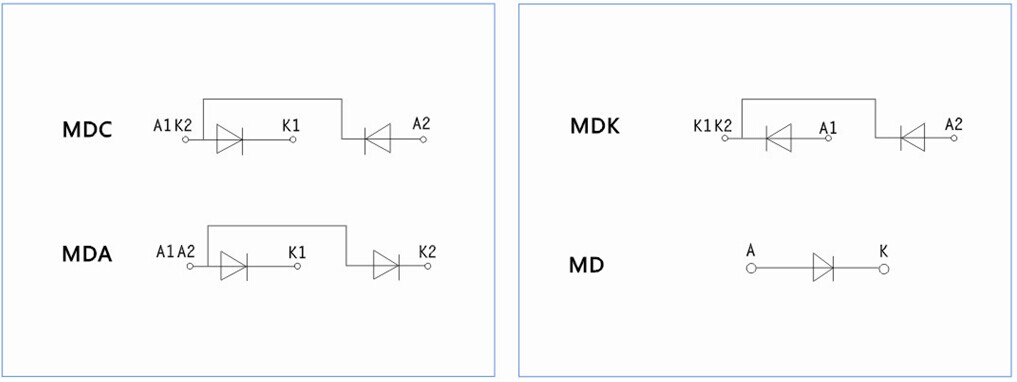

电路图：
